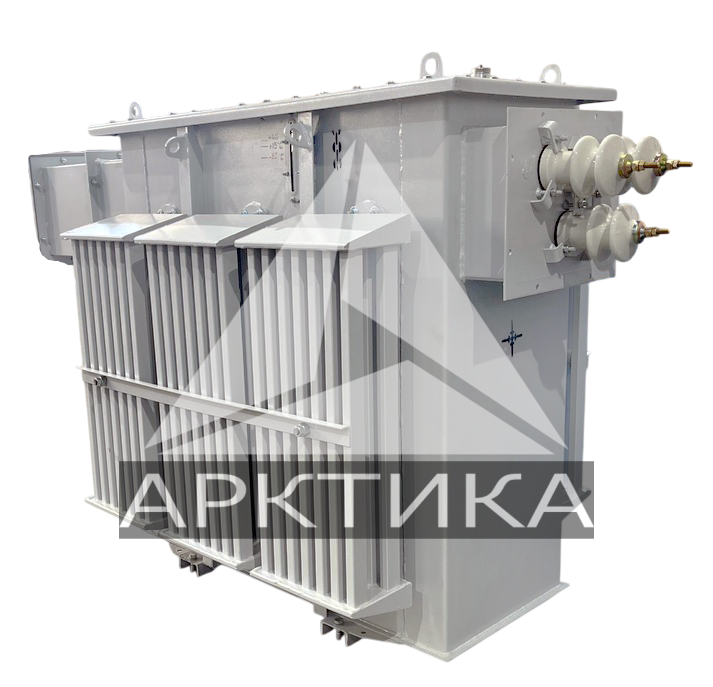

Анализ работы трансформатора в режиме холостого хода

Представьте: вы подаёте номинальное напряжение на первичную обмотку, а вторичную оставляете разомкнутой. Казалось бы, энергии потребляться не должно — нагрузки-то нет. Но ваттметр упрямо показывает потери. Откуда они берутся и о чём говорят? Именно на этот вопрос отвечает испытание холостого хода — процедура, без которой не обходится ни приёмо-сдаточные работы, ни плановое обслуживание силового оборудования.

Суть испытания: что происходит внутри сердечника

Когда вы подаёте напряжение на первичную обмотку при разомкнутой вторичной, в магнитопроводе возникает переменный магнитный поток. Он перемагничивает электротехническую сталь — и каждый цикл перемагничивания сопровождается выделением тепла. Это потери на гистерезис. К ним добавляются вихревые токи: индуцированные токи, циркулирующие в листах стали и нагревающие сердечник. Оба вида потерь объединяют термином «потери в стали» или «потери холостого хода».

Ток, который потребляется из сети в этом режиме, называется током холостого хода. У силовых трансформаторов средней мощности он обычно составляет от 2 до 5 % от номинального тока обмотки. Казалось бы, немного. Но именно этот ток — и связанные с ним потери — служат чутким индикатором состояния магнитной системы.

Какие задачи решает испытание? Вот основные:

• Количественная оценка потерь в сердечнике и их сравнение с паспортными данными или нормами стандарта.
• Определение тока намагничивания — его величина и форма говорят о качестве сборки и свойствах стали.
• Диагностика дефектов магнитопровода: повреждение межлистовой изоляции, неплотная прессовка, короткозамкнутые контуры, проблемы с крепежом.
• Выявление неисправностей заземления и влияния гармонических искажений в питающей сети.

Как проводят испытание: от подготовки до расчёта

Тест выполняется на полностью обесточенном и изолированном трансформаторе. Испытуемую обмотку — как правило, низшего напряжения — подключают к регулируемому источнику переменного напряжения номинальной частоты. Все остальные обмотки остаются разомкнутыми.

Вот что вам понадобится из приборов:

• Вольтметр для контроля подводимого напряжения.
• Амперметр для измерения тока холостого хода.
• Ваттметр для фиксации потребляемой активной мощности.
• Регулируемый источник — например, индукционный регулятор или автотрансформатор.

Порядок действий выглядит так. Напряжение на первичной обмотке плавно повышают от нуля до номинального значения. Согласно ГОСТ 3484.1-88, измерения при приёмочных испытаниях проводят не менее чем в пяти точках в диапазоне от 80 до 110 % номинального напряжения. На каждой точке фиксируют показания приборов, после чего рассчитывают фактические потери холостого хода и ток намагничивания.

Важный нюанс: перед измерением магнитопровод желательно размагнитить. Остаточная индукция может исказить результаты, особенно если трансформатор до этого работал под нагрузкой или подвергался воздействию постоянного тока.

Что считать нормой: ориентиры для оценки

Результаты испытания считаются удовлетворительными, если измеренные потери и ток холостого хода не превышают значений, указанных в стандартах или паспорте трансформатора. Для трансформаторов, выпускавшихся по ГОСТ 17544-85, допустимые отклонения составляют: по потерям холостого хода — не более 10 %, по току холостого хода — не более 30 % от нормируемых значений.

Ниже приведены ориентировочные значения для нескольких типов силовых трансформаторов. Обратите внимание: цифры зависят от класса напряжения, мощности и конструкции магнитной системы.

Для трёхфазных трансформаторов соотношения потерь в разных фазах не должны отличаться от заводских значений более чем на 5 %. Если разброс больше — это повод присмотреться к состоянию магнитопровода.

Что расскажут отклонённые показатели: диагностика по потерям

Повышенный ток холостого хода при нормальных потерях — тревожный сигнал. Он может указывать на ослабление прессовки листов магнитопровода, появление зазоров в стыках, дефекты изоляции стяжных болтов. А вот если растут и ток, и потери одновременно — скорее всего, где-то образовался короткозамкнутый контур: замкнулись листы стали, повреждена изоляция между ними или возникло местное «пожар» в стали.

Существует и более тонкая диагностика. Измерение потерь холостого хода при малом напряжении позволяет выявить межлистовые замыкания на ранней стадии, когда при номинальном напряжении они ещё не проявляются в полной мере. А пофазные измерения с поочерёдным замыканием обмотки низшего напряжения дают возможность локализовать дефект в конкретном стержне магнитной системы.

Кстати, форма кривой тока холостого хода тоже информативна. При синусоидальном напряжении ток оказывается несинусоидальным — в нём присутствуют высшие гармоники, прежде всего третья. У трансформаторов с трёхстержневым магнитопроводом эта гармоника может достигать 30 % от основной составляющей. Искажение формы кривой — дополнительный признак неблагополучия в магнитной системе.

Несколько практических советов для точных измерений

Чтобы результаты испытания заслуживали доверия, соблюдайте несколько условий:

• Источник питания должен давать стабильное синусоидальное напряжение. Гармонические искажения в сети способны заметно исказить картину потерь.
• Температура окружающей среды влияет на активное сопротивление обмоток. Проводите измерения при стабильной температуре и учитывайте этот фактор при сравнении с заводскими данными.
• Регулярность — ключ к ранней диагностике. Сравнение результатов периодических испытаний позволяет отслеживать динамику состояния трансформатора и выявлять развивающиеся дефекты задолго до аварии.
• Работы должны выполнять подготовленные специалисты, строго соблюдающие правила техники безопасности. Напряжение номинальное — шутки плохи.

Испытание холостого хода — не просто формальная процедура из списка приёмо-сдаточных работ. Это тонкий инструмент, который позволяет заглянуть внутрь магнитной системы трансформатора и понять, что там происходит. Грамотно проведённое измерение, корректная интерпретация результатов и внимание к деталям — вот что отличает надёжную эксплуатацию оборудования от работы «до первого отказа».
