Трансформаторы серии ТМН

Общая информация

Трансформаторы ТМН трехфазные двухобмоточные, масляные, мощностью 1000 / 1600 / 2500 / 4000 / 6300 кВА, с естественным масляным охлаждением, с регулированием напряжения под нагрузкой (РПН), с диапазоном регулирования ±4x2,5%, используются для преобразования напряжения в сетях 35 кВ.

Изготавливаются для районов с умеренным и холодным климатом с температурой окружающего воздуха от минус 50°С до плюс 40°С для климатического исполнения ХЛ и минус 45°С до плюс 40°С для климатического исполнения У.

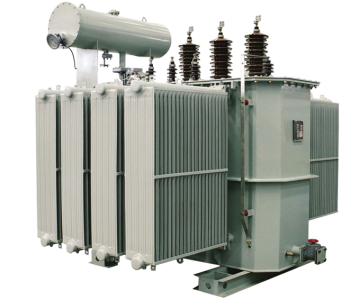

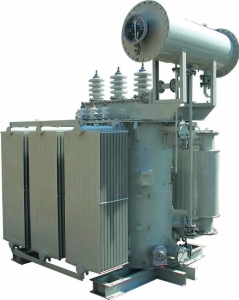

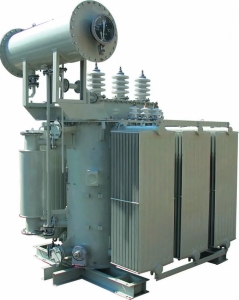

Трансформатор ТМН имеет центральную часть с трехстержневой плоскошихтованной магнитной системой, традиционно набранной из листов холоднокатаной электротехнической стали. Цилиндрические слоевые обмотки из алюминиевого провода расположены на стержнях остова концентрически. Трансформатор ТМН имеет вводы ВН и НН. Линейные вводы ВН снабжены трансформаторами тока. Бак трансформатора масляного ТМН с верхним разъемом снабжается арматурой для заливки, отбора проб, слива и фильтрации масла, подключения системы охлаждения и вакуум-насоса. Расширитель служит для компенсации температурного расширения трансформаторного масла.

Расшифровка ТМН:

ТМН ; Х/35/Х-Х1:

Т ; трансформатор;

М ; охлаждение с естественной циркуляцией воздуха и масла;

Н – регулированием напряжения под нагрузкой (РПН) диапазон ±4х2,5%;

Х – номинальная мощность, кВ*А;

35 – класс напряжения на стороне ВН, кВ;

Х – класс напряжения на стороне НН, (6; 10) кВ;

Х1 – климатическое исполнение (У, ХЛ) и категория размещения 1;

Конструкция, устройство:

Трансформатор состоит из активной части, бака трансформатора, устройства РПН, бака устройства РПН, крышки с вводами ВН и НН, расширительного бака трансформатора, расширительного бака устройства РПН.

Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали.

Трансформатор ТМН устойчив к перегрузкам и коротким замыканиям. Цельносварной бак

усиленной конструкции рассчитан на избыточное давление 35 кПа.

Обмотка ВН имеет регулировочную обмотку, которая выполнена многоходовой простой цилиндрической обмоткой в последнем слое. Отводы регулировочной обмотки подсоединены к отпайкам устройства РПН. Осевая опрессовка обмоток осуществляется через прессующие кольца нажимными винтами. Изоляция между обмотками и прессующими кольцами выполнена в виде системы картонных колец и прокладок.

Активная часть трансформатора жестко закреплена в верхней части бака распорными винтами. Активная часть связана с крышкой трансформатора.

По стороне ВН предусмотрены пробки для спуска воздуха, расположенные в колпаках вводов. Съемные вводы позволяют заменять изоляторы, не снимая крышки бака.

Условия эксплуатации:

• Устанавливать аппаратуру представленной категории нельзя выше 1 км над уровнем моря.

• Работа оборудования происходит при температуре от +40 до -40ºС. Влажность воздуха не превышает 80%.

• Рядом запрещается хранение взрывоопасных, химических веществ.

• Установка производится снаружи или внутри специального сооружения.

• Эксплуатируется устройство магистральными подстанциями в сетях электропередач при стандартной частоте 50 Гц.

Как купить, заказать:

На нашем заводе вы можете купить, заказать масляные силовые трансформаторы различной мощности.

Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляный силовой трансформатор ТМН в Новосибирске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• измерение пробивного напряжения трансформаторного масла;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие маслорасширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
