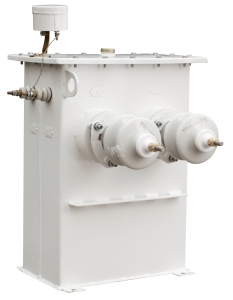

Трансформаторы серии ОМ

Общая информация

Трансформаторы серии ОМ предназначены для преобразования электроэнергии напряжением 6 или 10 кВ в напряжение 230 В или другие значения: 218, 224, 230, 236, 242 В. Используются в работе железнодорожных электроустановок автоблокировки, аппаратуры элетросигнализации и питания других однофазных потребителей электричества.

Трансформаторы ОМ производятся в двух конструктивных исполнениях: без регулирования напряжения (стандартный вариант), и с регулировочными ответвлениями на стороне низкого напряжения.

Условное обозначение:

О – Однофазный трансформатор

М – Масляное охлаждение с естественной

циркуляцией воздуха и масла

П – Преобразовательный

Х – Номинальная мощность, кВА

6(10) – Номинальное напряжение обмотки ВН, кВ

У1 – Климатическое исполнение и категория

размещения по ГОСТ 15150

Конструкция, устройство:

Трансформаторы типа ОМ являются однофазными двух обмоточными трансформаторами с естественным масляным охлаждением и представляют собой герметизированную конструкцию. Трансформаторы ОМ снабжаются пробивными предохранителями напряжением 700;800 В.

Для крепления на опоре трансформатор имеет приспособление с четырьмя отверстиями диаметром 15 мм. В нижней части трансформатора расположен болт М8 для заземления трансформатора.

Электрическая схема соединения обмоток трансформаторов типа ОМ приведена на рис. 265. Для обеспечения номинального напряжения 230 или 115 В на вторичной обмотке трансформаторов ОМ имеются 5 выводов.

Испытания трансформаторов типа ОМ осуществляются по методам и в объеме ГОСТ 11677;75. Испытание бака на механическую прочность при повышенном внутреннем давлении производится сухим воздухом, нагнетаемым в бак под давлением 75 Па (0,75 кгс/см2). Бак считается выдержавшим испытание, если не произошло деформаций.

Условия эксплуатации:

• окружающая среда невзрывоопасная, не содержащая пыли в концентрациях,

• снижающих параметры изделий в недопустимых пределах

• высота установки надуровнем моря не более 1000 м

• трансформаторы предназначены для работы в условиях умеренного (от плюс 40 до минус 45 °С), холодного или умеренно-холодного (от плюс 40 до минус 60 °С) климата.

Как купить, заказать:

На нашем заводе вы можете купить, заказать масляные силовые трансформаторы различной мощности. Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляный силовой трансформатор ОМ в Новосибирске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• измерение пробивного напряжения трансформаторного масла;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие маслорасширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов, вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.

Также Вас могут заинтересовать:

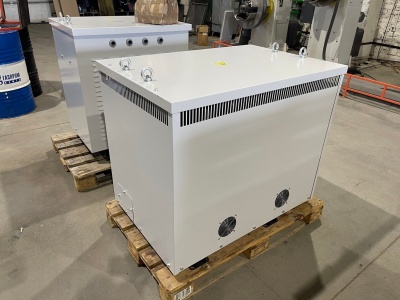

https://tszi.ru/catalog/transformatory_dlya_progreva_betona_i_grunta/

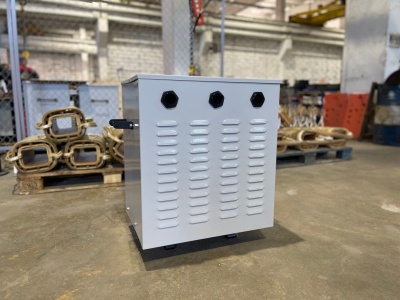

https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/

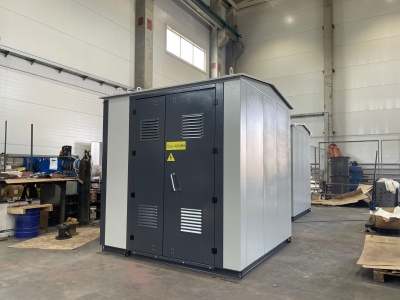

https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/
