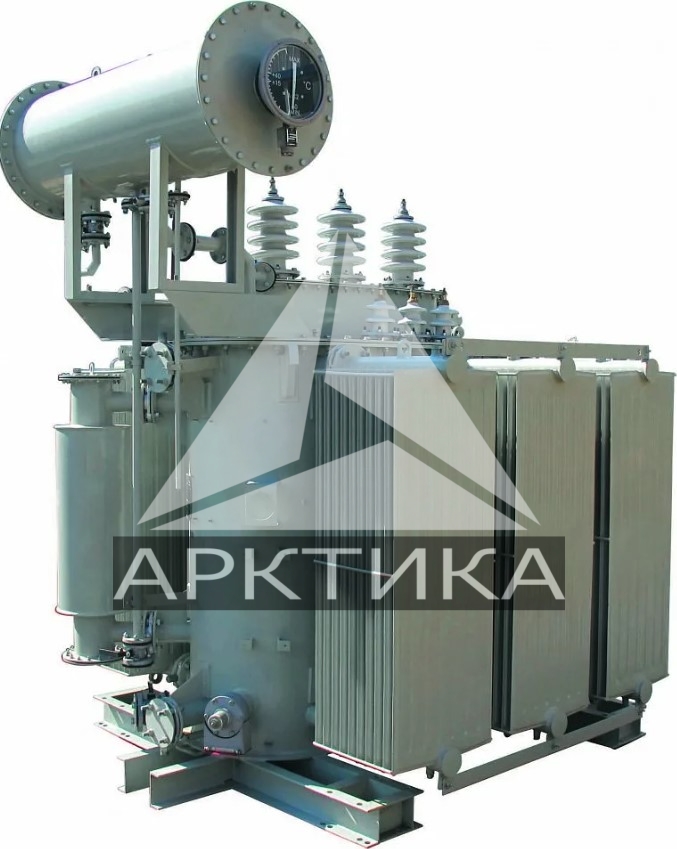

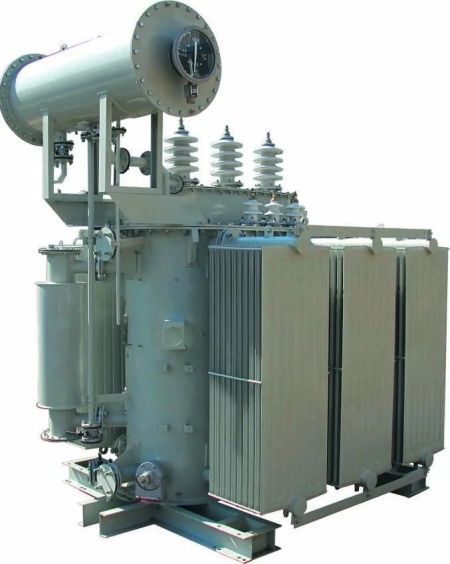

Трансформатор ТМН 1600

Общая информация

Трансформатор ТМН 1600 трехфазные двухобмоточные, масляные, с естественным масляным охлаждением, с регулированием напряжения под нагрузкой (РПН), с диапазоном регулирования ±4x2,5%, используются для преобразования напряжения в сетях 35 кВ.

Изготавливаются для районов с умеренным и холодным климатом с температурой окружающего воздуха от минус 50°С до плюс 40°С для климатического исполнения ХЛ и минус 45°С до плюс 40°С для климатического исполнения У.

Трансформатор ТМН имеет центральную часть с трехстержневой плоскошихтованной магнитной системой, традиционно набранной из листов холоднокатаной электротехнической стали. Цилиндрические слоевые обмотки из алюминиевого провода расположены на стержнях остова концентрически. Трансформатор ТМН имеет вводы ВН и НН. Линейные вводы ВН снабжены трансформаторами тока. Бак трансформатора масляного ТМН с верхним разъемом снабжается арматурой для заливки, отбора проб, слива и фильтрации масла, подключения системы охлаждения и вакуум-насоса. Расширитель служит для компенсации температурного расширения трансформаторного масла.

Расшифровка ТМН:

ТМН ; Х/35/Х-Х1:

Т ; трансформатор;

М ; охлаждение с естественной циркуляцией воздуха и масла;

Н – регулированием напряжения под нагрузкой (РПН) диапазон ±4х2,5%;

Х – номинальная мощность, кВ*А;

35 – класс напряжения на стороне ВН, кВ;

Х – класс напряжения на стороне НН, (6; 10) кВ;

Х1 – климатическое исполнение (У, ХЛ) и категория размещения 1;

Конструкция, устройство:

Трансформатор состоит из активной части, бака трансформатора, устройства РПН, бака устройства РПН, крышки с вводами ВН и НН, расширительного бака трансформатора, расширительного бака устройства РПН.

Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали.

Трансформатор ТМН устойчив к перегрузкам и коротким замыканиям. Цельносварной бак

усиленной конструкции рассчитан на избыточное давление 35 кПа.

Обмотка ВН имеет регулировочную обмотку, которая выполнена многоходовой простой цилиндрической обмоткой в последнем слое. Отводы регулировочной обмотки подсоединены к отпайкам устройства РПН. Осевая опрессовка обмоток осуществляется через прессующие кольца нажимными винтами. Изоляция между обмотками и прессующими кольцами выполнена в виде системы картонных колец и прокладок.

Активная часть трансформатора жестко закреплена в верхней части бака распорными винтами. Активная часть связана с крышкой трансформатора.

По стороне ВН предусмотрены пробки для спуска воздуха, расположенные в колпаках вводов. Съемные вводы позволяют заменять изоляторы, не снимая крышки бака.

Условия эксплуатации:

• Устанавливать аппаратуру представленной категории нельзя выше 1 км над уровнем моря.

• Работа оборудования происходит при температуре от +40 до -40ºС. Влажность воздуха не превышает 80%.

• Рядом запрещается хранение взрывоопасных, химических веществ.

• Установка производится снаружи или внутри специального сооружения.

• Эксплуатируется устройство магистральными подстанциями в сетях электропередач при стандартной частоте 50 Гц.

Как купить, заказать:

На нашем заводе вы можете купить, заказать масляные силовые трансформаторы различной мощности.

Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляный силовой трансформатор ТМН в Новосибирске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества:

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• измерение пробивного напряжения трансформаторного масла;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие маслорасширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
