Испытания силового трансформатора: контроль качества и надёжности

Вы когда-нибудь задумывались, что стоит за тихой и стабильной работой высоковольтного оборудования? Силовой трансформатор — это сердце любой подстанции, и от его состояния зависит, будет ли свет в вашем доме, на заводе или в больнице. Прежде чем этот гигант встанет на своё место и начнёт передавать электроэнергию, он проходит через десятки проверок. Каждая из них — это отдельная история о том, как инженеры борются за надёжность.

Испытания силовых трансформаторов — это не просто формальность. Это комплексная система контроля, которая начинается ещё на заводе-изготовителе и продолжается на протяжении всей эксплуатации. Давайте разберёмся, как устроен этот процесс, какие методы применяются и почему без них невозможно представить современную энергетику.

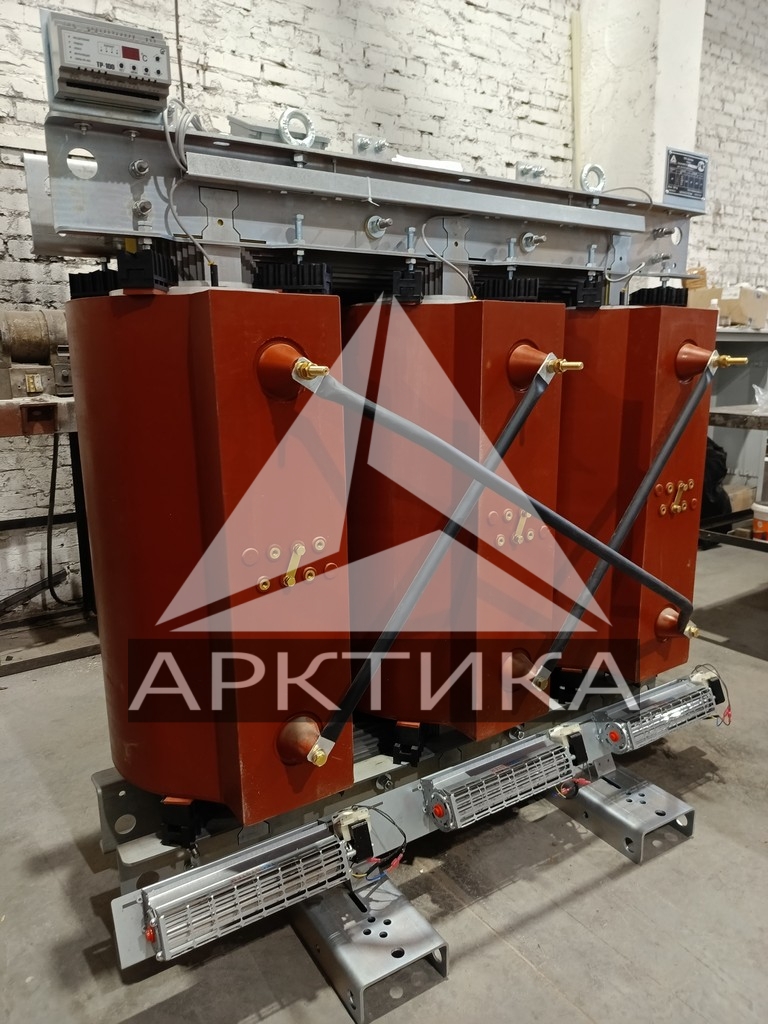

Зачем вообще испытывать трансформатор?

Представьте, что вы купили дорогой автомобиль. Вряд ли вы поедете на нём сразу после покупки, не проверив тормоза, двигатель и подвеску. С трансформатором ситуация похожая, только цена ошибки неизмеримо выше. Выход из строя силового агрегата на подстанции может привести к отключению целых районов, авариям на производстве и огромным финансовым потерям.

Именно поэтому испытания проводятся на нескольких этапах:

• приемо-сдаточные тесты после изготовления на заводе;
• проверки после транспортировки и монтажа;
• периодические испытания в процессе эксплуатации;
• контрольные замеры после ремонта.

Каждый этап решает свою задачу. Где-то нужно убедиться в заводском качестве, где-то — в целостности после перевозки, а где-то — в том, что оборудование не потеряло своих свойств за годы работы. И для каждого случая существует свой набор методов.

Сводная таблица ключевых испытаний

Электрические измерения: база любого протокола

Начинается всё с простых, но критически важных замеров. Сопротивление обмоток постоянному току — это первый показатель, который проверяют специалисты. Почему? Потому что даже незначительное отклонение может указывать на ослабленные контакты, оборванные жилы или проблемы с переключающим устройством. Измерения проводят на всех ответвлениях, а результаты сравнивают с паспортными данными завода-изготовителя. Если разница превышает допустимые два процента — это серьёзный повод для беспокойства.

Следующий шаг — проверка коэффициента трансформации. По сути, это сравнение количества витков в обмотках. Коэффициент измеряется на каждой ступени переключения, и здесь важно убедиться, что реальные значения совпадают с расчётными. Для трансформаторов с регулированием под нагрузкой разница не должна превышать величину одной ступени регулирования.

А как насчёт группы соединения обмоток? Это ещё один параметр, который обязательно проверяется при вводе в эксплуатацию. Для трёхфазных агрегатов группа соединений должна соответствовать паспортным данным и обозначениям на щитке. Если данные отсутствуют или вызывают сомнения — проводятся дополнительные измерения.

Потери холостого хода и короткого замыкания

Эти два параметра — настоящий индикатор состояния магнитной системы и обмоток. Потери холостого хода показывают, насколько эффективно работает магнитопровод. Измерения проводятся при номинальном напряжении и частоте, причём для трансформаторов мощностью от 1000 кВ·А и выше напряжение подводится к обмотке низшего напряжения.

Потери короткого замыкания и напряжение короткого замыкания — это уже характеристика обмоток. Здесь проверяется, как трансформатор ведёт себя при нагрузке. Испытания проводятся при номинальной частоте и токе, либо при сниженном токе не менее пятидесяти процентов от номинального.

На основе этих данных рассчитываются ключевые эксплуатационные показатели: КПД, регулировка напряжения, полные потери. Без этих расчётов невозможно представить полноценный паспорт трансформатора.

Изоляция: главный щит от пробоя

Изоляция — это то, что стоит между рабочей обмоткой и коротким замыканием. Её состояние проверяется несколькими способами. Первый и самый распространённый — измерение сопротивления изоляции мегомметром. Измеряется сопротивление между обмотками, между обмотками и землёй, а результаты сравниваются с нормами производителя.

Но одного замера сопротивления недостаточно. Специалисты также измеряют тангенс угла диэлектрических потерь (tgδ). Этот показатель позволяет оценить не только общее состояние изоляции, но и выявить локальные дефекты, которые не видны при обычном замере сопротивления.

Для трансформаторов высокого напряжения обязательно проводится испытание повышенным напряжением промышленной частоты. Продолжительность приложения — одна минута. Испытательные напряжения нормируются в зависимости от класса напряжения обмотки и типа изоляции.

Особый случай — испытания импульсным напряжением. Здесь моделируется удар молнии, который может произойти в реальной эксплуатации. Импульсные испытания позволяют проверить, выдержит ли изоляция кратковременные перенапряжения без пробоя.

Трансформаторное масло: жидкий диэлектрик под контролем

Масляные трансформаторы — это отдельная категория, где масло выполняет сразу две функции: охлаждение и изоляция. Поэтому анализ масла — обязательная часть программы испытаний. Проверяется электрическая прочность (пробивное напряжение), содержание влаги, кислотность и наличие растворённых газов.

Хроматографический анализ растворённых газов (ХАРГ) — это метод, который позволяет выявить развивающиеся дефекты на ранней стадии. По составу газов в масле можно определить, что происходит внутри бака: перегрев, частичные разряды или электрическая дуга.

Анализ масла проводится как при вводе в эксплуатацию, так и в процессе работы. Для трансформаторов мощностью 63 МВА и выше контроль содержания газов в масле ведётся на постоянной основе.

Тепловые испытания: как проверяют нагрев

Трансформатор не должен перегреваться. Это аксиома, но как убедиться, что он справится с нагрузкой без критического роста температуры? Ответ — испытание на нагрев. Существует несколько методов проведения таких тестов:

• прямое нагружение;
• метод «спина к спине», когда два трансформатора работают друг на друга;
• метод эквивалентной нагрузки с использованием короткого замыкания.

Температура масла и обмоток контролируется в течение трёх часов при номинальном токе. Испытания проводятся на ответвлениях с максимальными потерями, чтобы воспроизвести самые тяжёлые условия работы.

Испытания бака и механических узлов

Бак трансформатора — это не просто корпус. Это герметичная ёмкость, которая должна выдерживать давление, вибрации и механические нагрузки при коротких замыканиях. Поэтому бак проверяется на герметичность, механическую прочность и устойчивость к ударным воздействиям.

Отдельное внимание — переключающим устройствам. Проверяется работа механической части, усилия нажатия контактов, правильность блокировок. Для устройств регулирования под нагрузкой (РПН) проводится многократная прогонка по всему диапазону регулирования.

Акустический контроль и вибрационная диагностика

Шум трансформатора — это не просто неудобство. По характеру звука можно судить о состоянии магнитопровода и обмоток. Измерение уровня шума проводится для мощных агрегатов в соответствии с отраслевыми стандартами.

Современные методы идут дальше. Вибрационная диагностика и акустический контроль позволяют выявить деформации обмоток, ослабление прессовки магнитопровода и другие дефекты без вскрытия бака. Например, метод частотного отклика (SFRA) позволяет обнаружить деформацию обмоток, сравнивая амплитудно-частотные характеристики с эталонными.

Испытания после ремонта: особый случай

Ремонт трансформатора — это всегда стресс для оборудования. Даже если заменили только масло или уплотнения, специалисты должны убедиться, что все параметры остались в норме. Объём испытаний после ремонта зависит от того, что именно ремонтировалось.

Если обмотки не менялись, допускается не определять ток холостого хода и не проверять группу соединений. Для трансформаторов мощностью до 630 кВ·А без смены обмоток объём испытаний сводится к минимуму: измерение сопротивления изоляции, испытание повышенным напряжением и анализ масла.

Но если ремонт был капитальным, со сменой обмоток, то программа испытаний возвращается к полному заводскому объёму. И это логично: после такого вмешательства трансформатор фактически становится новым устройством, и его надёжность нужно подтверждать с нуля.

Нормативная база: на что опираются испытатели

Все процедуры испытаний регламентированы. Основные документы — это Правила устройства электроустановок (ПУЭ), ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия», а также отраслевые стандарты и инструкции заводов-изготовителей.

ПУЭ определяют испытательные напряжения, допустимые отклонения и периодичность проверок. ГОСТы устанавливают методы измерений и требования к точности. Например, согласно ГОСТ 3484.3, измерение сопротивления изоляции обмоток проводится мегаомметром на 2500 В для первичных обмоток.

Для трансформаторов с уровнем изоляции «а» по ГОСТ 1516.3 предусмотрено измерение уровня частичных разрядов — это ещё один метод контроля, который позволяет выявить дефекты изоляции на ранней стадии.

Современные тенденции: от периодических проверок к непрерывному мониторингу

Раньше диагностика трансформаторов была дискретной: проверили раз в год, записали результаты, забыли до следующего раза. Сегодня ситуация меняется. Всё больше внимания уделяется системам непрерывного мониторинга.

Контроль температуры верхних слоёв масла, влагосодержания, содержания растворённых газов — эти параметры можно отслеживать в режиме реального времени. Датчики устанавливаются непосредственно на трансформаторе, а данные передаются в диспетчерский пункт.

Такой подход позволяет выявлять проблемы до того, как они приведут к аварии. Представьте: вы видите, что содержание ацетилена в масле начинает расти. Это сигнал о возможном перегреве или частичных разрядах. У вас есть время принять меры, спланировать ремонт, избежать внезапного отказа.

Вместо послесловия

Испытания силовых трансформаторов — это не просто набор процедур. Это система, которая объединяет электрические измерения, химический анализ, тепловые тесты и механические проверки. Каждый метод решает свою задачу, а вместе они создают полную картину состояния оборудования.

Можно ли обойтись без всех этих проверок? Технически — да, трансформатор будет работать. Но как долго? И с каким риском? Ответ очевиден. Комплексный контроль качества — это не затраты, а инвестиция в надёжность. Инвестиция, которая окупается годами безаварийной работы.

Помните: за каждым протоколом испытаний стоит не просто формальность. За ним стоит уверенность в том, что свет не погаснет, завод не остановится, а больница продолжит работать. И это — главный результат любого испытания.
