Как обслуживать сухой электрический трансформатор

Сухой трансформатор — это не просто «коробка с обмотками». Это агрегат, от которого зависит питание цехов, больниц, дата-центров и жилых комплексов. И хотя такие устройства считаются менее прихотливыми, чем их масляные собратья, пускать обслуживание на самотёк нельзя. Вы хотите, чтобы оборудование отработало свои 20–25 лет без внезапных отказов? Тогда давайте разберёмся, что именно нужно делать и с какой периодичностью.

Почему вообще сухие трансформаторы требуют внимания, если в них нет масла, которое нужно менять и проверять? Парадокс, но именно отсутствие жидкого диэлектрика делает их более уязвимыми к внешним факторам. Пыль, влага, перепады температур — всё это напрямую воздействует на изоляцию обмоток и магнитопровод. Частичные разряды, возникающие в микротрещинах литой изоляции, могут годами подтачивать ресурс агрегата, пока не приведут к витковому замыканию. А заметить их без специального оборудования практически невозможно.

Периодичность: когда и что проверять

Частота осмотров зависит от условий, в которых работает трансформатор. В чистом помещении с нормальной влажностью достаточно визуального контроля раз в год. Если же агрегат стоит в цеху с цементной пылью, вблизи химического производства или на улице, интервал сокращается до 3–6 месяцев. Стандарт IEEE C57.94 прямо указывает: в агрессивной среде осмотр и очистку проводят не реже двух раз в год.

Что касается серьёзных испытаний, их привязывают к текущему или капитальному ремонту. Сопротивление изоляции измеряют минимум раз в год, а после каждой разборки или длительного простоя — обязательно. Коэффициент трансформации проверяют, если появились подозрения на межвитковые замыкания или ослабление контактов.

Чек-лист обслуживания: от пыли до термографии

Обслуживание сухого трансформатора — это не хаотичный набор действий, а последовательность. Вот базовый алгоритм, который используют сервисные инженеры.

• Визуальный осмотр. Проверьте жалюзи, защитные экраны и каналы охлаждения. Пыль на обмотках — первый признак того, что теплосъём нарушен.
• Очистка. Используйте пылесос с HEPA-фильтром и мягкую щётку. Сжатый воздух применять нельзя: он загоняет частицы вглубь изоляции.
• Затяжка соединений. Термоциклирование ослабляет болтовые контакты. Динамометрический ключ и заводские моменты затяжки — ваши обязательные инструменты.
• Измерение сопротивления изоляции. Мегомметр на 1000 или 5000 В. Сравнивайте с базовыми значениями, полученными при вводе в эксплуатацию.
• Термографический контроль. Инфракрасная камера покажет перегрев контактов и локальные горячие точки задолго до того, как они станут аварийными.

Каждый пункт кажется простым. Но пропуск хотя бы одного звена — и вы рискуете получить отказ в самый неподходящий момент. Разве не лучше потратить час на профилактику, чем потом неделю ждать замены обмотки?

Очистка: почему пыль страшнее, чем кажется

Пыль на первый взгляд безобидна. Но она работает как теплоизолятор. Слой загрязнений на обмотках и сердечнике ухудшает отвод тепла, температура растёт, изоляция стареет быстрее. В одном из проектов на цементном заводе после одной только тщательной очистки удалось снизить температуру в горячих точках на 12 °C.

Как правильно чистить? Дождитесь отключения трансформатора, снимите панели и удалите основную массу пыли пылесосом. Для труднодоступных мест подойдёт фен на холодном режиме. Моющие средства использовать нельзя — они оставляют плёнку, которая со временем начинает притягивать ещё больше грязи. После очистки проверьте состояние вентиляторов охлаждения: забитые лопасти — частая причина перегрева в летний период.

Соединения и крепёж: где рождаются аварии

Ослабленный контакт — это локальное сопротивление, которое растёт как снежный ком. Сначала небольшой нагрев, затем окисление, потом — дуга и выгорание. В сухом трансформаторе последствия особенно серьёзны: из-за менее эффективного охлаждения зоны перегрева тепло уходит в обмотку, разрушая литую изоляцию у выводов.

Как этого избежать? Ежегодно проходите все болтовые соединения динамометрическим ключом. Записывайте значения момента — это поможет отслеживать динамику. Если контакт ослаб повторно, ищите причину: вибрация, деформация шины, плохая подготовка поверхности.

Испытания: что и зачем измерять

Рутинные тесты делятся на две группы: проверка целостности изоляции и контроль электрических параметров.

• Сопротивление изоляции (IR). Измеряется между обмотками и относительно земли. Для сухих трансформаторов с напряжением до 1 кВ допустимый минимум — 100 МОм, для 6–15 кВ — не менее 300 МОм. Падение более чем на 50% от базового значения говорит об увлажнении или загрязнении.
• Индекс поляризации (PI). Отношение сопротивления за 10 минут к сопротивлению за 1 минуту. Для сухих трансформаторов хорошим считается PI выше 2,0. Если показатель ниже, изоляция, скорее всего, набрала влагу.
• Коэффициент трансформации (TTR). Проверяется при подозрении на витковое замыкание. Отклонение от паспортного значения более чем на 1% — тревожный сигнал.
• Сопротивление обмоток постоянному току. Выявляет плохие контакты и обрывы в параллельных ветвях. Измерения приводятся к 20 °C с учётом температурного коэффициента меди.

Проводить эти тесты должен только обученный персонал с поверенным оборудованием. Самостоятельные эксперименты с мегомметром на 5 кВ без должной подготовки могут закончиться печально.

Термография и мониторинг температуры

Тепловизионный контроль — один из самых информативных методов диагностики. Инфракрасная камера фиксирует перегрев контактных соединений, дефекты в изоляционных промежутках и локальные зоны повышенного нагрева в обмотках. Для критичных объектов тепловизионное обследование проводят раз в полгода, а иногда и чаще.

Современные сухие трансформаторы часто оснащаются системами непрерывного мониторинга температуры. Датчики PT100 устанавливаются в обмотках, а инфракрасные сенсоры контролируют нагрев соединений без физического контакта. Такие системы позволяют не просто фиксировать текущее состояние, а прогнозировать развитие дефектов. Если температура обмотки стабильно растёт при неизменной нагрузке — пора бить тревогу.

Нагрузка и охлаждение: баланс, который нельзя терять

Сухие трансформаторы чувствительны к перегрузкам. В нормальном режиме токовая нагрузка не должна превышать 75–90% от номинала. Кратковременные перегрузки допустимы, но их длительность строго регламентирована. Например, при перегрузке на 60% время работы ограничивается 5 минутами.

Система охлаждения — отдельная головная боль. Естественное воздушное охлаждение (AN) работает за счёт конвекции. Если помещение плохо вентилируется или трансформатор стоит в закрытом шкафу, температура быстро выходит за допустимые пределы. В таких случаях применяют принудительную вентиляцию: один комплект вентиляторов даёт прибавку к мощности до 25%, два комплекта — до 40%. Но вентиляторы сами требуют ухода: чистка лопастей, проверка подшипников, контроль автоматики включения.

Особенности трансформаторов с литой изоляцией

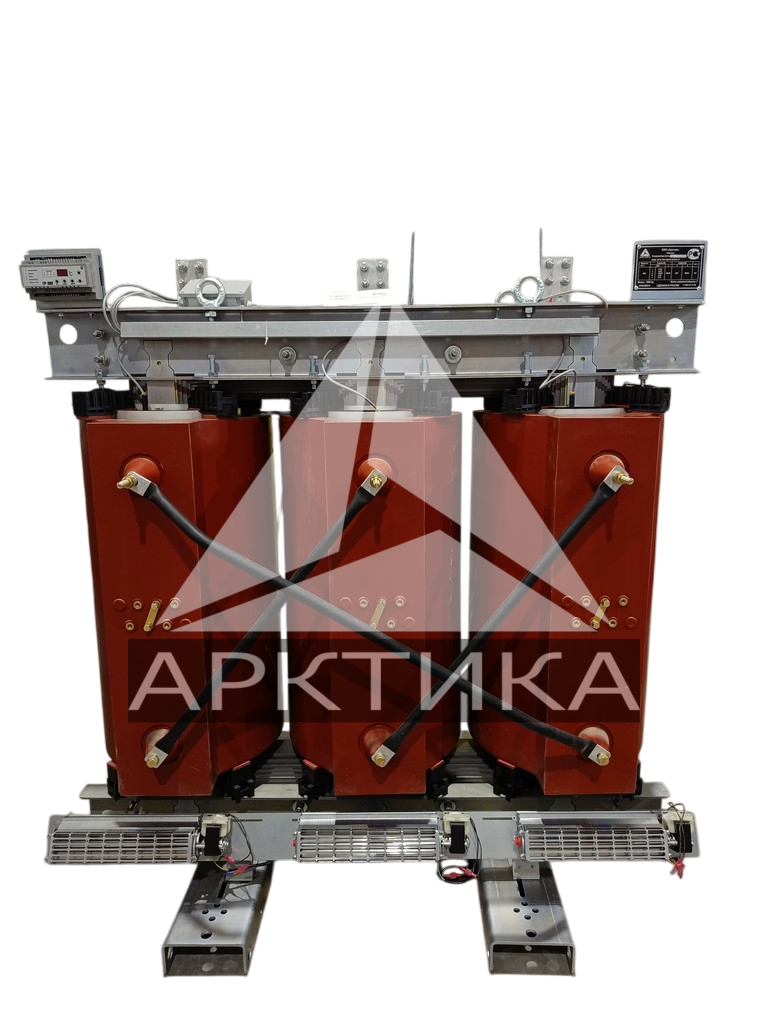

Сухие трансформаторы с литой изоляцией (cast resin) считаются почти необслуживаемыми. Эпоксидный компаунд защищает обмотки от влаги и механических повреждений, а отсутствие масла исключает необходимость его замены и утилизации. Но это не значит, что можно забыть о профилактике.

Литая изоляция склонна к образованию микротрещин из-за разницы коэффициентов теплового расширения меди и компаунда. В этих трещинах возникают частичные разряды, которые постепенно разрушают диэлектрик. ГОСТ Р 54827-2011 нормирует максимальный уровень частичных разрядов для таких трансформаторов — не более 10 пикокулон. Измерение ЧР входит в программу приёмо-сдаточных испытаний, а в процессе эксплуатации его проводят при подозрении на деградацию изоляции.

Что ещё важно для «литых» агрегатов? Контроль температуры стеклования компаунда, осмотр выводов на предмет деформации и хрупкости, проверка надёжности контактных соединений. Эти процедуры занимают немного времени, но позволяют вовремя заметить начинающиеся проблемы.

Что будет, если махнуть рукой

Проигнорировали ежегодную чистку — получили перегрев и ускоренное старение изоляции. Не проверили затяжку контактов — дождались выгорания вывода. Пропустили термографию — не заметили локальный нагрев, который уже через месяц привёл к витковому замыканию. Сухой трансформатор не прощает халатности, потому что у него нет запаса по времени, который даёт масляная система охлаждения.

Обслуживание — это не формальность. Это способ продлить жизнь дорогостоящему оборудованию и избежать внезапных остановок производства. Начните с простого: составьте график осмотров, заведите журнал измерений, обучите персонал. А если сомневаетесь в своих силах — пригласите специалистов. Профессиональная диагностика обойдётся дешевле, чем замена сгоревшей обмотки.

Проверьте свой трансформатор прямо сейчас. Когда вы последний раз заглядывали внутрь кожуха? Может, пора это сделать?
