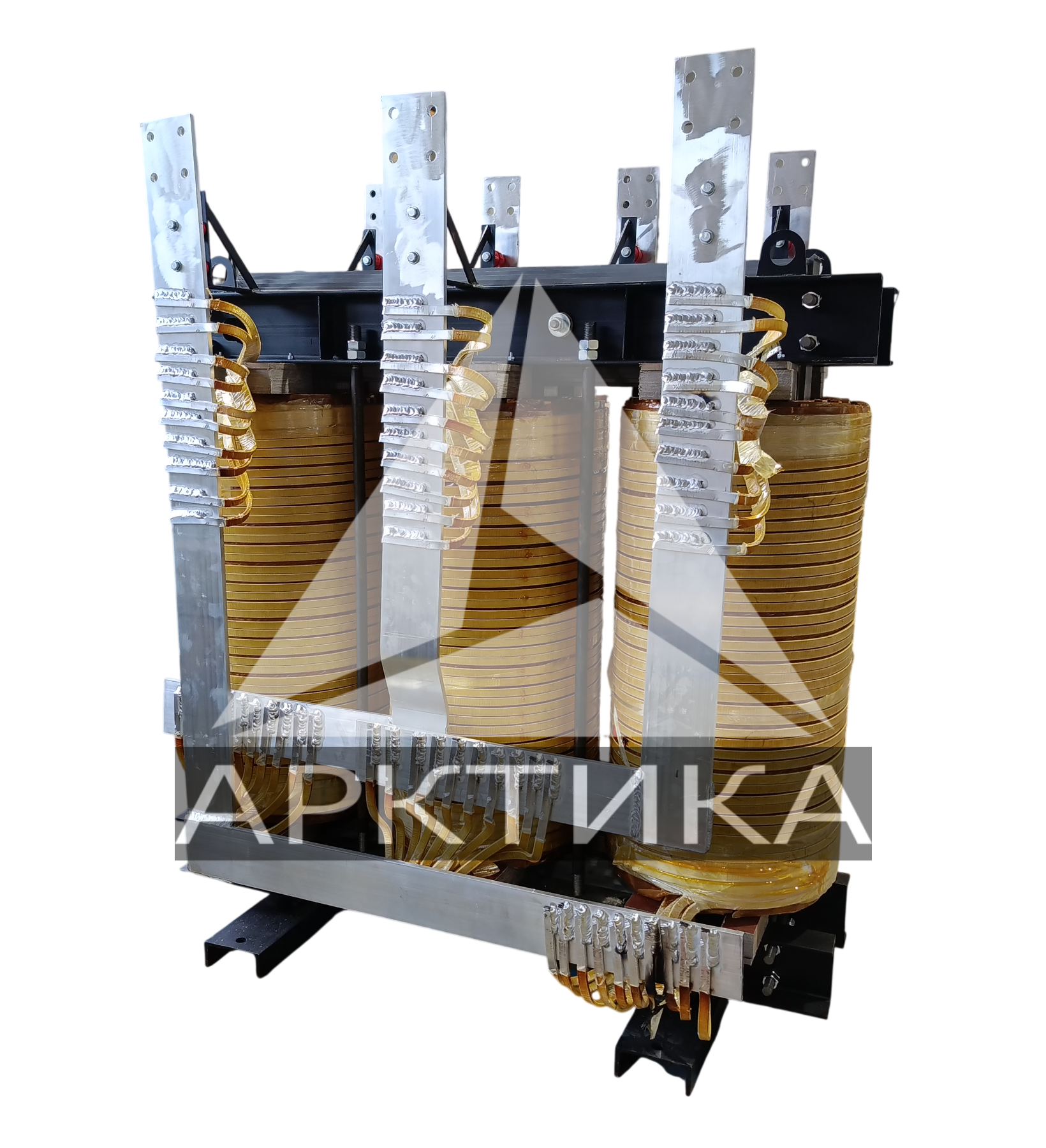

Медь или алюминий для сухого трансформатора низкого напряжения

Вы стоите перед выбором сухого трансформатора для своего проекта. И перед вами неизбежно встает вопрос: какая обмотка лучше — медная или алюминиевая? Этот спор ведется в электротехнической отрасли десятилетиями. И вокруг него накопилось немало мифов. Давайте разберемся без эмоций, опираясь на физику, инженерные данные и реальную практику.

Сухой трансформатор с литой изоляцией — это не просто бак с маслом. Здесь обмотка и эпоксидный компаунд образуют единый монолит. Поэтому выбор проводникового материала — это не только вопрос электропроводности. Это вопрос совместимости материалов, надежности соединений и поведения всей системы при нагреве и охлаждении. Именно здесь и кроются главные нюансы.

Физика процесса: проводимость, тепло и вес

Начнем с основ. Медь проводит электрический ток лучше алюминия. Ее удельная проводимость составляет около 58 МСм/м, тогда как алюминий демонстрирует примерно 35 МСм/м. Казалось бы, преимущество меди очевидно. Но не спешите с выводами.

Алюминиевые обмотки проектируют с увеличенным поперечным сечением. Насколько большим? Примерно на 60–70% больше, чем у медного аналога, чтобы компенсировать разницу в проводимости. И вот тут вступает в игру второй фактор — плотность.

Медь тяжелая. Ее плотность — около 8,9 г/см³. Алюминий легкий — всего 2,7 г/см³. Даже с учетом большего сечения алюминиевая обмотка оказывается легче. Насколько? Готовый трансформатор с алюминиевыми обмотками весит примерно на 50–60% меньше медного собрата. Представьте, что вы монтируете трансформатор на крыше или в стесненном помещении. Каждый килограмм на счету. А еще это снижает нагрузку на несущие конструкции и удешевляет транспортировку.

Теперь о тепле. Теплопроводность меди почти вдвое выше, чем у алюминия. Это означает, что медь эффективнее отводит тепло от точки перегрева. Однако есть нюанс. Алюминий способен запасать примерно в 2,3 раза больше тепла на единицу массы. Это дает ему полезную тепловую инерцию при кратковременных перегрузках. Если трансформатор работает с пиковыми нагрузками лишь несколько минут за раз, алюминиевая обмотка может справиться с всплеском лучше. Но при длительной работе под нагрузкой более низкие потери меди означают меньше выделяемого тепла.

Коэффициент теплового расширения: скрытый фактор для литых трансформаторов

Вот здесь начинается самое интересное. В сухих трансформаторах с литой изоляцией обмотка жестко связана с эпоксидной смолой. При нагреве и охлаждении материалы расширяются и сжимаются по-разному. Если коэффициенты теплового расширения сильно различаются, внутри монолита возникают механические напряжения. Со временем это может привести к трещинам и разрушению изоляции.

Коэффициент теплового расширения меди — примерно 17 × 10⁻⁶ K⁻¹. У алюминия этот показатель выше — около 22 × 10⁻⁶ K⁻¹. Эпоксидная смола с микросиликой имеет характеристики, которые лучше сочетаются именно с алюминием. Это не значит, что медные обмотки обязательно разрушатся. Но с точки зрения долговечности изоляционной системы алюминий оказывается предпочтительнее. Исследования IEEE прямо указывают: в сухих трансформаторах использование меди не дает явного технического преимущества перед алюминием, если нет особых требований по мощности. Более того, коэффициент теплового расширения меди менее совместим со смолой.

Электрические потери и КПД: есть ли разница?

Бытует мнение: «алюминий — это дешево, значит, потери выше». Давайте проверим. Да, удельное сопротивление алюминия выше. При одинаковом сечении потери в алюминиевой обмотке будут больше. Но проектировщики не используют одинаковое сечение. Они увеличивают площадь проводника, чтобы снизить плотность тока.

В результате правильно спроектированный трансформатор с алюминиевыми обмотками имеет примерно такие же потери, как и медный аналог той же мощности. Международные стандарты, в частности европейский регламент Tier 2 (EU 548/2014), устанавливают единые требования к энергоэффективности независимо от материала обмоток. Производители обязаны укладываться в нормативы. И они это делают — как с медью, так и с алюминием.

Более того, из-за ограниченного сортамента проводов иногда алюминиевая обмотка может дать даже меньшие потери. Как? Если подобрать сечение так, чтобы оно оказалось ближе к оптимальному, чем вынужденный стандартный размер медного провода.

Соединения и монтаж: где алюминий требует внимания

Это самый чувствительный момент. Алюминий образует на поверхности оксидную пленку, которая является изолятором. Медь тоже окисляется, но ее оксиды проводят ток гораздо лучше. Поэтому контактные соединения для алюминия требуют более тщательной подготовки.

Однако современные технологии решили эту проблему. Для подключения алюминиевых обмоток к медным кабелям используют биметаллические луженые наконечники (Al/Cu). Это стандартная и надежная практика, проверенная десятилетиями. Внутренние соединения алюминиевых обмоток выполняют сваркой в инертном газе. Медные соединения обычно паяют. И здесь есть нюанс: пайка снижает проводимость соединения, а сварка алюминия сохраняет ее на уровне основного металла.

Есть ли риск ослабления болтовых соединений из-за большего теплового расширения алюминия? Да, такой риск существует. Но он устраняется применением пружинных шайб или тарельчатых пружин, которые компенсируют деформации. При правильном монтаже алюминиевые соединения не уступают медным по надежности.

Экономика: первоначальные затраты и стоимость владения

Алюминий дешевле меди. Это факт. Цены на медь исторически более волатильны, а покупка медного проводника обходится дороже. Для крупных проектов разница в цене трансформатора может быть существенной — алюминиевые обмотки стоят на 20–30% меньше. Плюс алюминий легче обрабатывается, что снижает производственные затраты.

Но экономика не ограничивается ценой покупки. Меньший вес означает экономию на транспортировке и монтаже. Снижение нагрузки на строительные конструкции — это тоже деньги. А стабильность цен на алюминий позволяет лучше планировать бюджет проекта. Так что с точки зрения совокупной стоимости владения алюминий часто выигрывает. Единственный случай, когда медь может оказаться выгоднее — если вам критически важен каждый сантиметр габаритов. Медная обмотка позволяет сделать трансформатор немного компактнее. Но разница в размерах невелика — речь идет о нескольких сантиметрах.

Сравнительная таблица

Мнение практиков: что показывает реальный опыт

Инженеры, которые годами эксплуатируют сухие трансформаторы, редко спорят о физике. Они смотрят на результаты. И вот что они видят.

По шести ключевым параметрам — эффективности, размеру, весу, стоимости, прочности на разрыв и ожидаемому сроку службы — ни один материал не выигрывает с разгромным счетом. Скорее, у каждого свои сильные стороны.

• Эффективность. При правильном проектировании потери в медной и алюминиевой обмотке оказываются практически одинаковыми. Разница, если она есть, измеряется десятыми долями процента.
• Размер. Медный трансформатор получается компактнее. Алюминиевый — чуть больше по габаритам.
• Вес. Здесь алюминий выигрывает уверенно. Медный собрат тяжелее, и разница ощущается при монтаже.
• Стоимость. Алюминий дешевле. Это признают даже те, кто традиционно работает с медью.
• Прочность на разрыв. Медь прочнее. Этот параметр важен, если трансформатор работает с высокими механическими нагрузками при коротких замыканиях.
• Срок службы. При корректном проектировании и монтаже оба варианта служат десятилетиями.

Вывод, который делают практики: универсального победителя нет. Все зависит от условий конкретного проекта. Алюминий дает экономию и легкость. Медь — компактность и повышенную механическую прочность.

Еще один момент, который часто упускают из виду. Алюминиевые обмотки обладают лучшей кратковременной перегрузочной способностью. Звучит нелогично? На первый взгляд да. Но все объясняется теплоемкостью: алюминий способен запасать больше тепла на единицу массы, прежде чем достигнет опасной температуры. Поэтому в пиковых режимах он ведет себя достойно. Температура в hottest spot у алюминия и меди оказывается сопоставимой.

А вот с чем у алюминия действительно возникают сложности — так это с соединениями. Оксидная пленка на его поверхности проводит ток плохо. Но эту проблему давно решили: биметаллические наконечники, сварка в инертном газе, пружинные шайбы. Технологии отработаны. Главное — не экономить на качестве монтажа.

В Северной Америке для низковольтных сухих трансформаторов мощностью от 15 кВА и выше алюминий стал стандартом де-факто. В Европе доля алюминия в литых трансформаторах превышает 90%. Это не маркетинговый ход. Это результат инженерной эволюции.

Медь не ушла со сцены. Ее выбирают, когда нужна максимальная компактность или когда трансформатор работает в режимах с экстремальными механическими нагрузками. Но для большинства стандартных задач алюминий оказывается разумным компромиссом между ценой, весом и надежностью.

Когда что выбирать: практические рекомендации

Итак, подведем итог. Нет универсального ответа. Есть контекст, в котором нужно принимать решение.

• Выбирайте алюминий, если для вас важны низкая цена, малый вес, простота монтажа и стабильность бюджета. Это оптимальный выбор для большинства распределительных подстанций, коммерческих зданий и объектов, где нет экстремальных требований по габаритам.
• Выбирайте медь, если вам нужно максимально компактное решение. Например, в стесненных условиях монтажа, где каждый сантиметр на счету. Или если у вас есть специфические требования по нагрузочной способности при коротких перегрузках — медь лучше переносит высокие механические усилия благодаря большей прочности на разрыв.
• Не верьте мифам. Алюминиевые трансформаторы не «горят чаще». Медные не «вечные». Разница в качестве соединений решается технологиями: биметаллическими шайбами, сваркой, пружинными контактами. Просто нужно соблюдать технологию монтажа.
• Смотрите на стандарты. Если трансформатор соответствует Tier 2 или аналогичным нормативам по энергоэффективности, то его материал обмотки — вопрос второй. Главное — итоговые потери и нагрев.

Так что же выбрать?

Задайте себе вопрос: что для вас важнее? Если вы проектируете объект с ограниченным бюджетом и стандартными условиями эксплуатации, алюминий даст вам все необходимое. Если вы работаете в жестких пространственных ограничениях или вам нужна максимальная перегрузочная способность, медь может оправдать свою цену.

В Европе алюминий уже доминирует в литых трансформаторах — его доля превышает 90%. В Северной Америке алюминий преобладает для низковольтных сухих трансформаторов мощностью свыше 15 кВА. Это не случайность. Это результат эволюции технологий и материалов. Производители научились проектировать алюминиевые обмотки так, чтобы они не уступали медным по электрическим параметрам, но выигрывали по весу и стоимости.

Выбор за вами. Но теперь у вас есть факты, а не мифы. И это главное.
