Способы снижения шума трансформатора

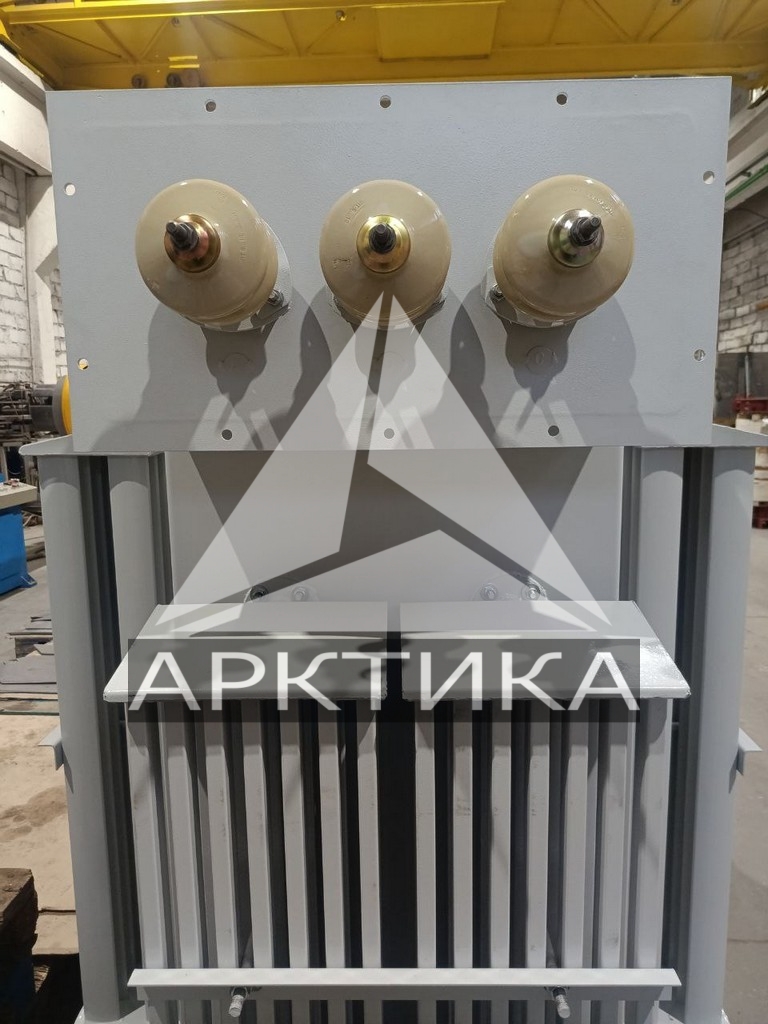

Вы когда-нибудь стояли рядом с силовым трансформатором и слышали это низкое, навязчивое гудение? Оно проникает сквозь стены, мешает спать и вызывает раздражение. Знакомо? Проблема знакома многим — от жителей домов рядом с подстанциями до инженеров, проектирующих оборудование для больниц и офисов. Шум трансформатора — не просто акустический дискомфорт. Это индикатор сложных физических процессов, происходящих внутри машины. И, что важно, этим шумом можно управлять.

В этой статье мы разберём, откуда берётся гул, какие существуют методы его снижения и как выбрать подходящий способ для вашей ситуации. Мы не будем использовать общие фразы. Только конкретика: физика, инженерия и практические рекомендации.

Почему трансформатор гудит: физическая природа шума

Прежде чем бороться с шумом, нужно понять его источник. Основных причин две, и они тесно связаны.

Первая — магнитострикция. Это явление, при котором ферромагнитный материал (электротехническая сталь сердечника) меняет свои размеры под действием магнитного поля. Представьте: магнитное поле меняет полярность 50 раз в секунду. Пластины сердечника сжимаются и растягиваются с удвоенной частотой — 100 Гц. Эта вибрация передаётся баку и излучается в воздух. Именно поэтому гул трансформатора имеет характерный тон на частоте 100 Гц и её гармониках — 200, 300, 400 Гц и выше.

Вторая причина — электродинамические силы в обмотках. Переменный ток, протекая по виткам, взаимодействует с магнитным полем. Возникают силы, которые заставляют обмотки вибрировать. Их вклад в общий шум меньше, но при больших токах нагрузки он становится заметным.

Интенсивность гудения зависит от нескольких факторов. Напряжённость магнитного поля и индукция в сердечнике — чем выше, тем сильнее магнитострикция. Качество стали: анизотропная сталь с низкими потерями и толщиной листа 0,23–0,3 мм снижает вибрацию. Конструкция магнитопровода: наличие зазоров, качество шихтовки, сила стяжки. Ослабленные болты крепления сердечника или кожуха многократно усиливают шум. Режим работы: при росте нагрузки гул усиливается, хотя и не линейно.

Есть и внешние факторы. Гармонические искажения в сети, резонансные явления в конструкции бака, плохая установка — всё это может превратить нормальный гул в невыносимый рёв.

Пассивные методы: классика борьбы с шумом

Пассивные способы не требуют источников питания или сложной электроники. Они работают за счёт физических свойств материалов и конструкций. Их главное преимущество — надёжность и предсказуемость.

Виброизоляция и демпфирование

Первый шаг — не дать вибрации распространиться от сердечника и обмоток на бак. Для этого применяют виброизолирующие прокладки и демпферы. Резиновые или полимерные подкладки устанавливают между активной частью и дном бака. Они гасят высокочастотные колебания и снижают структурный шум. Исследования показывают, что динамическое демпфирование с предварительным сжатием повышает эффективность рассеивания энергии вибрации сердечника на 30–40%, а уровень шума падает на 10–15 дБ.

Другой приём — усиление жёсткости бака. Тонкие стенки резонируют и усиливают гул. Установка дополнительных рёбер жёсткости, замена эллиптического бака на цилиндрический, оптимизация геометрии — всё это повышает собственную частоту колебаний и уводит её от резонансных зон.

Оптимизация магнитопровода и обмоток

Здесь инженеры работают на этапе проектирования. Уменьшение магнитной индукции в сердечнике — прямой путь к снижению магнитострикции. Но это требует увеличения габаритов и расхода стали. Компромисс ищут через 6-ступенчатую шихтовку (step-lap), которая уменьшает вибрацию в стыках пластин. Улучшение стяжки — дополнительные бандажи и равномерное сжатие — не даёт пластинам «гулять».

Для обмоток применяют вакуумно-нагнетательную пропитку (VPI). Эпоксидный компаунд заполняет пустоты, скрепляет витки и гасит вибрацию. Это особенно эффективно для сухих трансформаторов.

Звукоизоляция и звукопоглощение

Если вибрация всё же дошла до бака, в дело вступают акустические экраны. Это съёмные панели из многослойных материалов: сталь, звукопоглощающий слой, перфорированная защита. Полное акустическое капсулирование трансформатора снижает шум на 25–30 дБ. Минус — проблемы с охлаждением. Поэтому капсулы делают вентилируемыми, а воздуховоды снабжают глушителями с резонаторами, эффективно гасящими шум выше 360 Гц.

Для масляных трансформаторов используют масляные барьеры — звукоизолирующие перегородки внутри бака, которые отсекают путь вибрации от активной части к стенкам.

Активные методы: электроника против гула

Пассивные меры плохо работают на низких частотах. 100 Гц — это длинная волна, и чтобы её заглушить, нужны массивные преграды. Здесь на помощь приходит активное шумоподавление (ANC).

Принцип прост: микрофоны улавливают шум, электроника анализирует его и генерирует «противошум» — звук в противофазе. Волны складываются, и шум исчезает. Для трансформаторов это особенно актуально, потому что их спектр — узкополосный, с доминирующими тонами на 100, 200, 300 Гц. Бороться с таким сигналом проще, чем с широкополосным.

Современные системы ANC для трансформаторов используют адаптивные алгоритмы. Они подстраиваются под изменения нагрузки и температуры в реальном времени. Эксперименты показывают: на ошибке датчика достигается общее снижение шума до 8 дБ, а на частоте 100 Гц — до 25 дБ. Для сравнения: пассивная звукоизоляция на таких частотах почти бесполезна.

Есть и гибридные решения. Динамический гаситель колебаний (DVA) с переменной жёсткостью крепится к баку и настраивается на частоту 100 Гц и её первые гармоники. В лабораторных условиях вибрация снижается на 30%, а уровень звука — на 1 дБ и более. В поле, на реальном трансформаторе 110 кВ, линейный уровень звукового давления упал с 82,2 до 76,2 дБ, а субъективная оценка улучшилась на два уровня.

Организационные и монтажные меры

Иногда не нужно ничего переделывать в самом трансформаторе. Достаточно правильно его установить.

• Место установки. Не ставьте трансформатор в углах, коридорах и на лестничных пролётах. Там шум усиливается из-за отражений. Между источником и жилой зоной должно быть хотя бы одно помещение с низкой проходимостью.
• Поверхность. Только бетон или капитальные стены. Гипсокартон и фанера работают как резонатор. Масса основания должна превышать массу трансформатора минимум в 10 раз.
• Крепёж. Протяните все болты. Ослабленный винт на кожухе может добавить несколько децибел к общему фону.
• Гибкий монтаж. Используйте внешние демпферы и гибкие соединения, чтобы металл не контактировал с несущими конструкциями напрямую.

Если трансформатор уже эксплуатируется, проверьте напряжение. Пониженное напряжение питания снижает индукцию в сердечнике и, соответственно, гул. Переключение отпайки на высшую ступень — быстрый способ уменьшить шум без затрат.

Сравнение методов снижения шума

Чтобы вам было проще ориентироваться, мы собрали основные подходы в одну таблицу. Она поможет быстро оценить, какой способ подойдёт для вашего случая.

Как выбрать метод: практический подход

Не существует универсального решения. Всё зависит от того, где вы находитесь, какой у вас трансформатор и какие ресурсы доступны.

Начните с диагностики. Измерьте уровень шума и его спектр. Если доминирует 100 Гц — это магнитострикция. Если появляются высокие частоты — возможно, резонанс бака или плохой крепёж. Проверьте затяжку болтов, состояние прокладок, напряжение в сети.

Для новых установок закладывайте низкошумные решения на этапе проектирования: анизотропная сталь, 6-ступенчатая шихтовка, жёсткий бак, VPI обмоток. Для существующих — комбинируйте пассивные методы (экраны, демпферы) с активными системами, если позволяют бюджет и условия эксплуатации.

Помните: полное устранение шума невозможно. Магнитострикция — фундаментальное свойство материала. Но снизить гул до комфортного уровня — задача вполне решаемая. Главное — понимать физику процесса и не бояться сочетать разные подходы.
