Вы когда-нибудь задумывались, почему один трансформатор спокойно стоит на столбе посреди поля, а другой прячется в металлическом ящике на бетонной площадке у торгового центра? Всё дело в типе крепления. От него зависят не только удобство обслуживания и внешний вид, но и безопасность, долговечность и даже стоимость всей системы электроснабжения.
Выбор способа установки — это не просто вопрос «прикрутить или поставить». Это целая инженерная задача, где учитывают климат, грунт, класс напряжения, мощность нагрузки и множество других факторов. Давайте разберёмся, какие варианты существуют сегодня и как подобрать тот, что подойдёт именно вам.
Почему способ установки важнее, чем кажется на первый взгляд
Трансформатор — сердце распределительной сети. Он понижает напряжение до уровня, пригодного для бытовых и промышленных потребителей. Но чтобы оборудование работало надёжно, его нужно правильно закрепить. Неправильный выбор приводит к перегреву, вибрациям, ускоренному износу изоляции и даже к авариям.
К тому же от типа монтажа зависят:
- доступность для ремонта и планового обслуживания;
- уровень шума и электромагнитного излучения в жилой зоне;
- защита от вандализма, паводков и снеговых нагрузок;
- возможность расширения сети без серьёзных капитальных затрат.
Согласитесь, список внушительный. Поэтому к выбору стоит подходить осознанно, а не по принципу «как у соседа».
Основные типы крепления: от столба до подземного бункера
Мировая практика выработала несколько проверенных схем. Каждая из них решает свой круг задач и имеет как преимущества, так и ограничения. Для наглядности сведём ключевые варианты в таблицу.
| Тип крепления | Где применяют | Сильные стороны | Слабые места | Ориентировочная мощность |
|---|---|---|---|---|
| Мачтовый (столбовой) | Сельская местность, дачные посёлки, воздушные линии | Дешевизна, нет земляных работ, быстрый монтаж | Открыт всем ветрам, сложнее обслуживать, ограничения по массе | 5–167 кВА для однофазных, до 300 кВА на опору |
| Площадочный (pad-mounted) | Коттеджные посёлки, торговые центры, офисные парки | Безопасность, удобный доступ, аккуратный вид | Нужен бетонный фундамент и дренаж, выше стоимость | 45–10 000 кВА |
| Подземный и полуподземный | Плотная городская застройка, исторические центры, набережные | Экономия места, снижение шума, незаметность | Дорого, сложно обслуживать, требует вентиляции | Зависит от проекта, чаще средние мощности |
| Фундаментный | Крупные подстанции, сети 110 кВ и выше | Надёжная анкеровка, расчёт на сейсмику и ветер | Сложный монтаж, высокая цена, нужен проект | От сотен кВА до десятков МВА |
Мачтовые (столбовые) трансформаторы: классика воздушных линий
Самый узнаваемый вариант. Трансформатор крепят прямо на опору воздушной линии — деревянную, железобетонную или металлическую. Такие агрегаты обычно заполнены минеральным маслом и подключаются к воздушным первичным цепям.
Мощность большинства однофазных моделей — от 5 до 167 кВА, класс напряжения — от 2,4 до 34,5 кВ. Они идеально подходят для сельской местности, дачных посёлков и небольших производств, где нет смысла прокладывать кабель под землёй.
Как именно крепят такой трансформатор? Есть несколько способов:
- прямое болтовое соединение к телу опоры через специальные кронштейны;
- подвес на траверсах или поперечинах;
- установка на рамах и платформах, закреплённых между двумя опорами.
В российских нормах часто встречается терминология «мачтовая трансформаторная подстанция». Конструкции бывают А-, П- и АП-образными, их собирают из деревянных или железобетонных стоек. Для однофазных агрегатов малой мощности нередко используют одну опору, а для трёхфазных — две или четыре.
Чем хорош столбовой монтаж? Он дёшев, не требует земляных работ и капитального фундамента. Но есть и минусы: оборудование открыто всем ветрам, его видят прохожие, а обслуживание требует подъёма на высоту. Кроме того, есть ограничения по массе — на одну деревянную опору обычно не ставят агрегаты тяжелее 300 кВА.
Трансформаторы на бетонных площадках (pad-mounted)

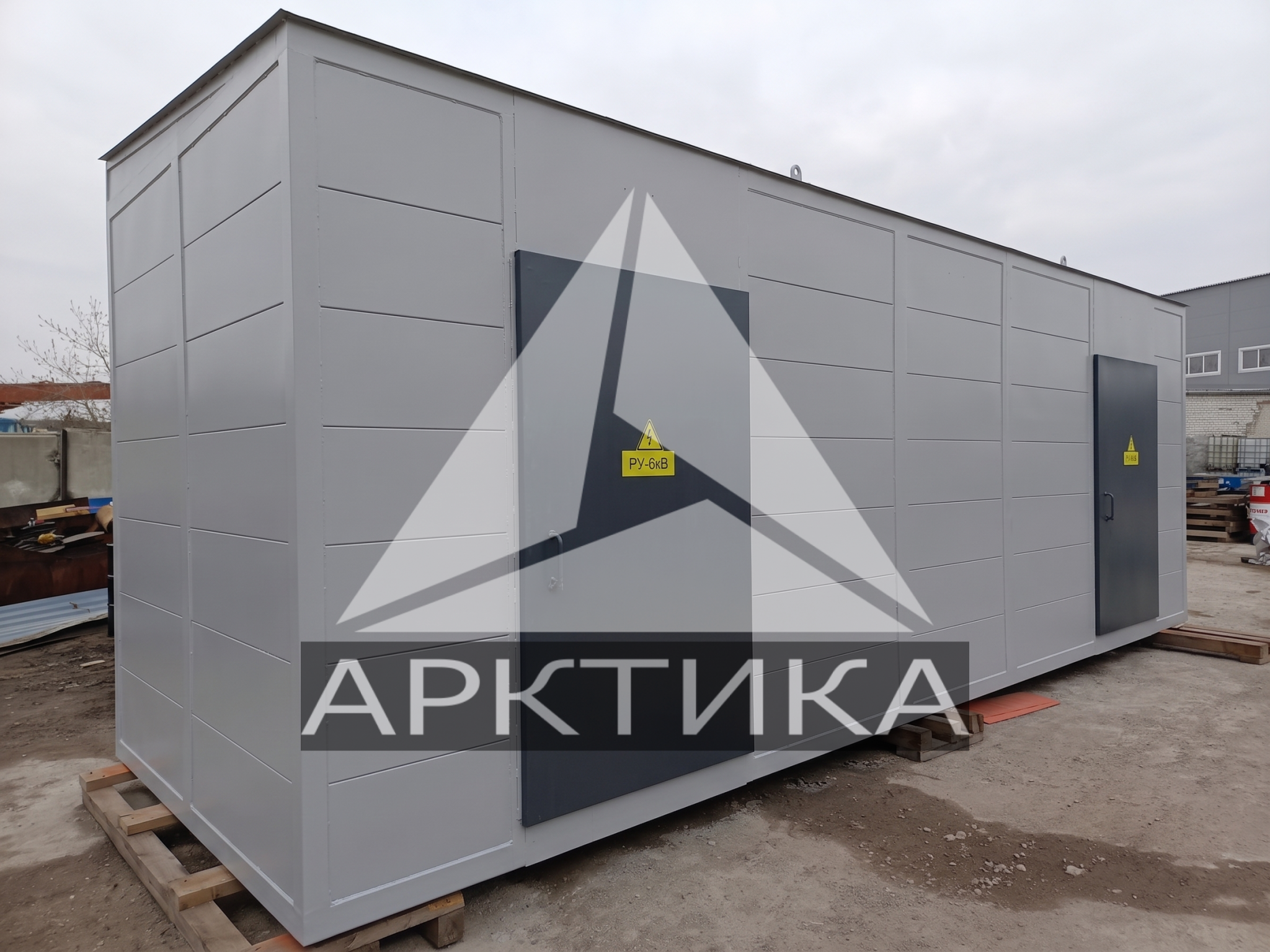

Если воздушные линии в вашем районе уходят под землю, на смену столбовому креплению приходит установка на бетонную площадку. Трансформатор помещают в запираемый стальной шкаф, который монтируют на подготовленное основание — пэд.
Такие агрегаты стали стандартом для коттеджных посёлков, торговых центров, офисных парков и лёгкой промышленности. Трёхфазные модели рассчитаны на мощность от 45 до 10 000 кВА, а первичное напряжение может достигать 46 кВ.
Почему их выбирают? В первую очередь из-за безопасности. Все токоведущие части скрыты под замком, а персонал работает с выкатными элементами и кабельными наконечниками через специальные отсеки. Для обслуживания не нужна автовышка — достаточно открыть дверцу шкафа.
К тому же площадочные трансформаторы меньше шумят и не портят облик улицы. Их можно замаскировать кустарником или декоративной решёткой. Правда, без бетонного фундамента и дренажной подушки не обойтись. В регионах с высоким уровнем грунтовых вод это может стать проблемой.
Подземные и полуподземные варианты
В плотной городской застройке иногда применяют подземное крепление. Трансформатор опускают в вентилируемую камеру или бункер, а на поверхности остаётся только люк или небольшая надстройка. Это дорого и сложно в обслуживании, зато освобождает драгоценные квадратные метры и снижает шум.
Полуподземные решения — компромисс: часть корпуса заглублена, часть остаётся на виду. Их используют на набережных, в исторических центрах и на объектах с жёсткими требованиями к архитектуре.
Монтаж на фундамент для крупных силовых трансформаторов
Когда речь идёт о подстанционном оборудовании на 110 кВ и выше, разговор о «типах крепления» переходит в плоскость анкеровки. Мощные трансформаторы устанавливают непосредственно на фундамент — бетонную плиту или специальные опоры.
Способ фиксации выбирают с учётом сейсмических нагрузок. Это может быть болтовое соединение с закладными элементами или сварка с металлическими пластинами, залитыми в фундамент. При проектировании учитывают не только вес агрегата, но и опрокидывающие моменты от ветра, а также усилия от радиаторов и расширителей.
Ошибки на этом этапе обходятся дорого. Слабый анкерный узел при землетрясении может привести к смещению корпуса и повреждению вводов. Поэтому расчёт крепления ведут специалисты, а монтаж выполняют по заводским инструкциям.
Как выбрать оптимальный вариант для вашего объекта
Универсального ответа нет. Всё зависит от конкретных условий. Но есть несколько ключевых вопросов, которые помогут сузить выбор.
Где будет стоять трансформатор?
Если линия воздушная, логично смотреть в сторону мачтового крепления. Если кабельная — площадочного. Для стеснённых условий в центре города подойдёт подземная камера.
Какая мощность нужна?
До 100–150 кВА обычно хватает одной опоры. От 300 кВА и выше — нужны две стойки или бетонная площадка. Для подстанционных гигантов — только фундамент.
Кто будет обслуживать оборудование?
Если у вас штатный электрик с допуском и инструментом — столбовой вариант может быть приемлем. Если обслуживание планируется силами сетевой организации с передвижной лабораторией — лучше выбрать площадку с удобным подъездом.
Насколько важна эстетика и безопасность?
В жилой зоне открытые столбовые трансформаторы часто вызывают нарекания. Площадочные шкафы выглядят аккуратнее и защищают от случайного прикосновения. А подземные решения вообще незаметны.
Технические нюансы, о которых забывают
Даже правильно выбранный тип крепления не гарантирует безотказной работы, если упустить детали. Вот на что стоит обратить внимание.
- Вибрация и шум. Плохо затянутые болты и отсутствие демпферных прокладок приводят к гулу и ускоренному износу изоляции.
- Заземление. Корпус трансформатора и все металлические части крепления должны быть надёжно соединены с контуром заземления.
- Компенсация температурных расширений. Жёсткое крепление без возможности теплового хода может привести к деформациям.
- Доступ для крана или лебёдки. Даже если оборудование не планируют менять годами, путь для его демонтажа нужно продумать заранее.
Специалисты также советуют проверять состояние крепежа после первых месяцев эксплуатации. Металл «садится», болты ослабевают, а вибрация делает своё дело.
Что говорят нормы и практика
В России требования к монтажу трансформаторов прописаны в ряде документов. Например, ВСН 342-75 описывает порядок установки силовых трансформаторов напряжением до 110 кВ, включая операции по выкатке, подъёму и фиксации на фундаменте. Для мачтовых подстанций действуют отдельные правила по минимальной высоте подвеса и расстояниям до проводов.
В международной практике ориентируются на стандарты IEEE. Для столбовых трансформаторов мощностью до 500 кВА существует отдельный стандарт C57.12.20. А для площадочных агрегатов нормируются требования к корпусам и замкам.
Но нормы — это минимум. Хороший проект всегда учитывает местные реалии: ветровые нагрузки, сейсмику, качество грунта, доступность сервиса.
Коротко о главном
Выбор крепления трансформатора — это баланс между техническими требованиями, бюджетом и условиями площадки. Мачтовый вариант дёшев и привычен для сельской местности. Площадочный — безопаснее и удобнее для городских условий. Подземный — дорого, но незаметно. Фундаментный — единственно возможный для крупных подстанций.
Не бывает «лучшего» типа крепления вообще. Бывает подходящий для вашего конкретного случая. И если вы сомневаетесь, стоит привлечь проектировщика — ошибка на этапе выбора обойдётся дороже, чем консультация специалиста.
