Трансформатор ТМПН 250 в Новосибирске

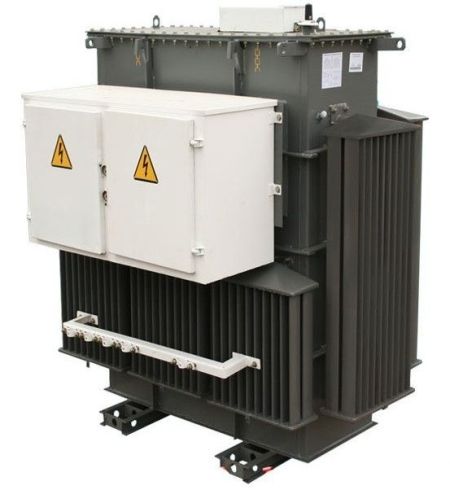

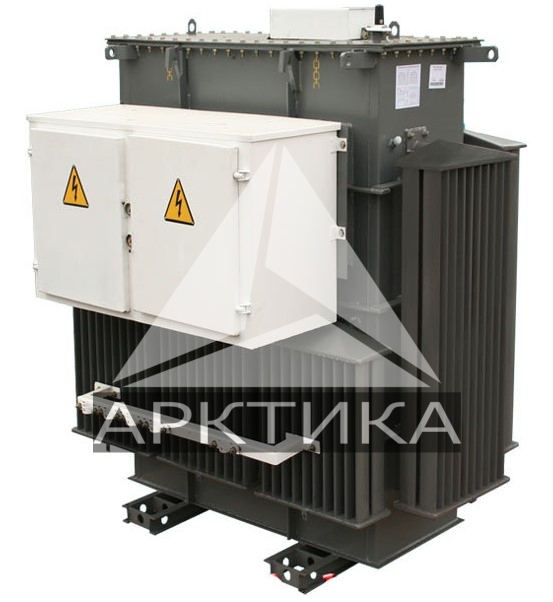

Трансформатор ТМПН 250

Общая информация

Трансформатор ТМПН 250 представляет собой трех фазный силовой двух-обмоточный трансформатор масляного типа с естественной циркуляцией масла в герметичном исполнении с расширительным баком. Трансформатор данного типа предназначен для питания погружных электронасосов нефтедобывающей отрасли и может использоваться в разных температурных условиях, а так же электроснабжения потребителей электроэнергии в составе электроустановок и преобразования высокого напряжения трехфазной электросети с 10 кВ до уровня 2185 В.

Условные обозначения:

ТМПН (Г)-Х/1-У1

Т - Трансформатор трехфазный

М - Масляное охлаждение с естественной циркуляцией воздуха и масла

ПН - Для погружных электронасосов добычи нефти

Х - Номинальная мощность, кВА

1 - Класс напряжения обмотки ВН, кВ

У1 - Климатическое исполнение и категория размещения по ГОСТ 15150енного (от плюс 40 до минус 45 °С) или холодного (от плюс 40 до минус 60 °С) климата.

Конструкция, устройство:

Трансформатор состоит из следующих основных узлов:

• активная часть,

• реечный переключатель с выведенным на крышку бака приводом переключателя.

• гофрированный бак c крышкой.

• вводы ВН и НН;

Активная часть трансформатора жестко скреплена с крышкой трансформатора. Состоит из магнитопровода с установленными на его стержни обмотками. Верхнее и нижнее ярмо магнитопровода стянуты ярмовыми балками. Магнитопровод - трехстержневой, плоскошихтованный из тонколистовой, холоднокатаной, анизотропной электротехнической стали.

Обмотки трансформатора - многослойные, цилиндрические, выполнены из медного или алюминиевого провода круглого или прямоугольного сечения с эмалевой или бумажной изоляцией. Обмотки низкого напряжения так же могут выполняться из алюминиевой ленты. Межслоевая изоляция выполнена из кабельной бумаги.

Регулирование напряжения осуществляется при помощи трех-фазного переключателя реечного типа, соединенного с регулировочными ответвлениями обмоток ВН, установленного сверху над активной частью, и прикрепленного к крышке трансформатора.

Бак трансформатора прямоугольной формы, состоит из гофрированных стенок, верхней рамы и дна. Ко дну бака приваривается жесткая рама с отверстиями для крепления к фундаменту.

В нижней части бака имеется пластина заземления и сливная пробка. Конструкция пробки позволяет, при частичном отворачивании ее, производить отбор пробы масла.

Трансформатор снабжается прикрепленной на видное место табличкой с основными техническими данными.

Трансформаторы мощностью от 400 кВА и выше поставляются с транспортными роликами, позволяющими осуществлять продольное или поперечное перемещение трансформатора. По специальному заказу потребителя завод может доукомплектовать транспортными роликами трансформаторы мощностью от 63 кВА.

На крышке трансформатора смонтированы:

• привод переключателя ответвлений ВН

• карман для термометра;

• съемные вводы ВН и НН, допускающие замену изоляторов без подъема активной части;

• расширитель с масло указателем и воздухо-осушителем на трансформаторах типа ТМПН.

• маслоуказатель поплавкового типа и предохранительный клапан на герметичных трансформаторах типа ТМПНГ.

К крышке трансформатора приварены скобы для подъема собранного и залитого маслом трансформатора.Трансформатор заполнен под вакуумом трансформаторным маслом с температурой 40±20°С, имеющим пробивное напряжение в стандартном разряднике не менее 40 кВ.

Трансформаторы типа ТМПН снабжен расширительным баком. Емкость расширителя обеспечивает наличие в нем масла при всех режимах работы трансформатора так же служит для уменьшения площади соприкосновения масла с воздухом, с целью защиты масла от окисления. Сообщение с атмосферой ("дыхание") расширителя осуществляется через воздухо-осушитель, заполненный сорбентом (силикагелем), поглощающим влагу и пыль.

В герметичных трансформаторах ТМПН температурные колебания объема масла компенсируются за счет пластичной деформации гофрированных стенок бака.

Условия эксплуатации:

Трансформаторы предназначены для работы в следующих условиях:

• режим работы длительный,

• высота установки над уровнем моря не более 1000 м.

• температура окружающего воздуха для трансформаторов, предназначенных для работы в условиях умеренного климата (исполнение У) - от минус 45 °С до плюс 40 °С, для трансформаторов, предназначенных для работы в условиях умеренно-холодного климата(исполнение УХЛ) - от минус 60 °С до плюс 40 °С.

• категория размещения трансформаторов – 1 по ГОСТ 15150-69.

Трансформаторы допускают эксплуатацию в условиях категорий размещения 2, 3 ,4по ГОСТ 15150-69.Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, во взрывоопасной и химически активной среде

Как купить, заказать:

На нашем заводе вы можете купить, заказать масляные силовые трансформаторы различной мощности.

Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляный силовой трансформатор ТМПН в Новосибирске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• измерение пробивного напряжения трансформаторного масла;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие масло расширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов, вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
